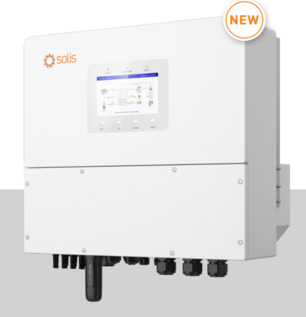

Đặc trưng của biến tần Solis lưu trữ năng lượng S6-EH3P15K-H

• Tích hợp 4 MPPT cho nhiều hướng dãy
• Dòng điện sạc/xả tối đa lên tới 50A
• Dòng điện chuỗi lên tới 20A, kết hợp hoàn hảo với các mô-đun dòng điện lớn
• Khả năng chịu quá tải dự phòng đối với nguồn điện: tăng 200% trong 10 giây
• Hỗ trợ song song tối đa 6 thiết bị
• Hỗ trợ tải không cân bằng và nửa sóng trên cả lưới điện và cổng dự phòng
• Hỗ trợ kiểm soát tiết giảm công suất đỉnh trong cả chế độ "tự dùng" và "máy phát điện"
• 6 giá trị cài đặt thời gian sạc/xả có thể tùy chỉnh
• Chuyển đổi UPS tự động
• Sơ đồ ghép nối dòng điện AC thông minh, dễ dàng nâng cấp hệ thống kết nối lưới hiện có

Thông số kỹ thuật của Inverter Hybrid Solis S6-EH3P15K-H:

Mô hình

                           15K

Đầu vào DC (pin quang điện)



Kích thước mảng PV tối đa được đề xuất

30 kW

Công suất đầu vào PV tối đa có thể sử dụng

24 kW

Điện áp đầu vào tối đa

1000 V

Điện áp định mức

600 V

Điện áp khởi động

160 V

Dải điện áp MPPT

200 - 850 V

Dòng điện đầu vào tối đa

4 × 20 A

Dòng điện ngắn mạch tối đa

4 × 30 A

Số lượng MPPT / số chuỗi đầu vào tối đa

4 / 4

Pin



Loại pin

Pin Li-ion

Dải điện áp pin

120 - 800 V

Công suất sạc / xả tối đa

15 kW

Dòng điện sạc / xả tối đa

50 A

Truyền thông

CAN / RS485

Đầu ra AC (Phía lưới)



Công suất đầu ra định mức

15 kW

Công suất biểu kiến đầu ra tối đa

15 kVA

Điện áp lưới định mức

3/N/PE, 220 V / 380 V, 230 V / 400 V

Tần số lưới định mức

50 Hz / 60 Hz

Dòng điện đầu ra lưới điện định mức

22.8 A / 21.7 A

Dòng điện đầu ra tối đa

22.8 A / 21.7 A

Hệ số công suất

> 0.99 (-0.8 -> + 0.8)

Tổng độ méo sóng hài

< 3%

Đầu vào AC (phía lưới)



Dải điện áp đầu vào

304 - 437 V / 320 - 460 V

Dòng điện đầu vào tối đa

34.2 A / 32.5 A

Tần số lưới định mức

50 Hz / 60 Hz

Dải tần số

45 - 55 Hz / 55 - 65 Hz

Máy phát điện đầu vào



Công suất đầu vào tối đa

15 kW

Dòng điện đầu vào tối đa

22.8 A / 21.7 A

Tần số đầu vào định mức

50 Hz / 60 Hz

Đầu ra AC (Ngõ dự phòng)



Công suất đầu ra định mức

15 kW

Công suất biểu kiến đầu ra tối đa

1.6 lần công suất định mức, 10 giây

Thời gian chuyển đổi dự phòng

< 10 ms

Điện áp đầu ra định mức

3/N/PE, 220 V / 380 V, 230 V / 400 V

Tần số định mức

50 Hz / 60 Hz

Dòng điện đầu ra định mức

22.8 A / 21.7 A

Độ méo sóng hài điện áp (tải tuyến tính)

< 3%

Hiệu suất



Hiệu suất tối đa

97.7%

Hiệu suất Châu Âu

97.5%

BAT được sạc bằng Hiệu suất tối đa PV

98.5%

BAT được sạc / xả đến Hiệu suất tối đa AC

97.2%

Bảo vệ



Bảo vệ chống đảo

Có

Bảo vệ quá dòng đầu ra

Có

Bảo vệ ngắn mạch

Có

Tích hợp AFCI 2.0

Tùy chọn

Tích hợp công tắc DC

Có

Bảo vệ ngược cực DC

Có

Bảo vệ PV quá áp

Có

Bảo vệ ngược cực pin

Có

Thông số chung



Độ mất cân bằng pha tối đa cho phép (lưới điện và dự phòng)

100%

Công suất tối đa cho mỗi pha (lưới điện & dự phòng)

Công suất định mức 40%

Kích thước (Rộng × Cao × Sâu)

563 × 546 × 250 mm

Trọng lượng

35.2 kg

Cấu trúc liên kết

Không biến áp

Công suất tự tiêu thụ (đêm)

< 25 W

Dải nhiệt độ môi trường vận hành

-25 ~ +60°C

Độ ẩm tương đối

0 - 95%

Bảo vệ xâm nhập

IP66

Phát ra tiếng ồn (điển hình)

< 65 dB(A)

Cách thức làm mát

Quạt làm mát thông minh

Độ cao so với mực nước biển tối đa để hoạt động

4000 m

Tiêu chuẩn kết nối lưới điện

EN 50549-1/-10, VDE4105, CEI 0-21, CEI 0-16, NC-RFG TypeB, NRS 097-2-1, LTU-1, G99, PEA

Tiêu chuẩn an toàn / EMC

IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4

Đặc trưng



Kết nối PV

Đầu nối MC4

Kết nối pin

Thiết bị đầu cuối OT

Kết nối AC

Thiết bị đầu cuối OT

Hiển thị

Màn hình LCD 7.0" & Bluetooth + Ứng dụng

Truyền thông

CAN, RS485, Ethernet, Tùy chọn: Wi-Fi, Cellular, LAN

Tham khảo Datasheet tại: Solis_datasheet_S6-EH3P(12-20)K-H_Global_V1,8_2024_04
